内置连接件-1
内置连接件-1

材料:碳钢(表面镀铬)

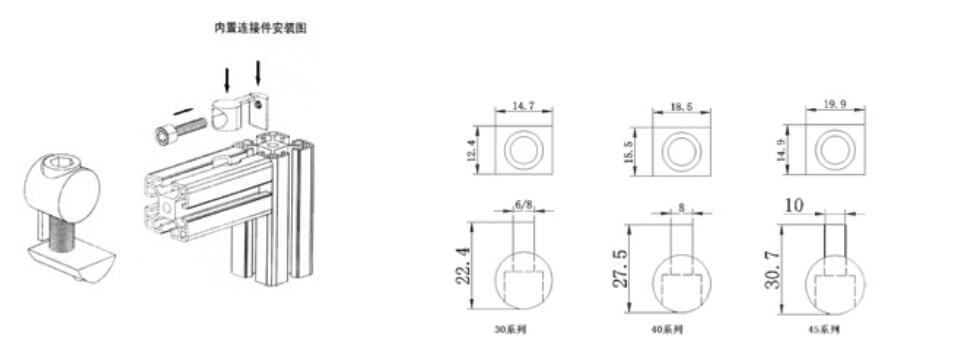

用途:当型材十字连接时或直角连接时,均可选用该连接件,装配时需在型材规定尺寸位置打安装工艺孔,将埋件埋入其间,同时将弹簀螺母块放入另一型材槽坑内再锁紧螺栓。


内置连接件安装尺寸表

型材

型号孔径φ孔深H孔距H螺栓长度"螺栓长度 (加垫片)"

30系列

BC-30101114M6x20M6x25

40系列

BC 4013.513.517.5M6x25M6x30

45/50系列

BC-45131318.5M6x 25M6x30

规格

20系列

BCM16-8-20

30系列

BCM16-8-30

40系列

BCM20-8-40

45系列

BCM20-8-45
